第8篇 化工行业管道支吊架
第1章 管架标准图（HG/T 21629-1999） 1 概述 在一个完整的化工管道布置设计中，设置管架是个相当重要的环节。应当根据管道的操作条件和管道的布置要求，合理地选用不同类型的管架。由国家石油和化学工业局批准发布的中华人民共和国化工行业标准HG/T 21629-1999《管架标准图》全面地概括了管架的A、B、C、D、E、F、G、J、K、L、M共十一大类产品，供有关的设计和制造人员合理选用。

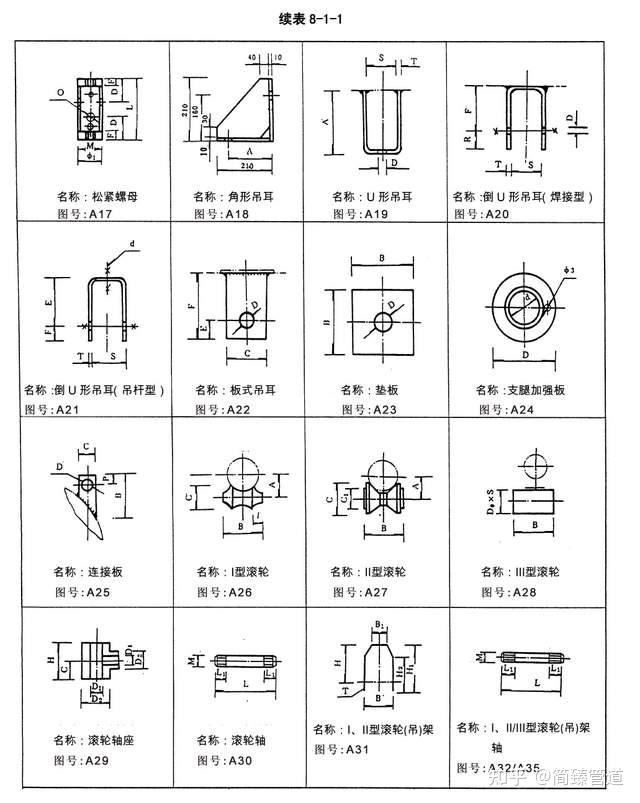

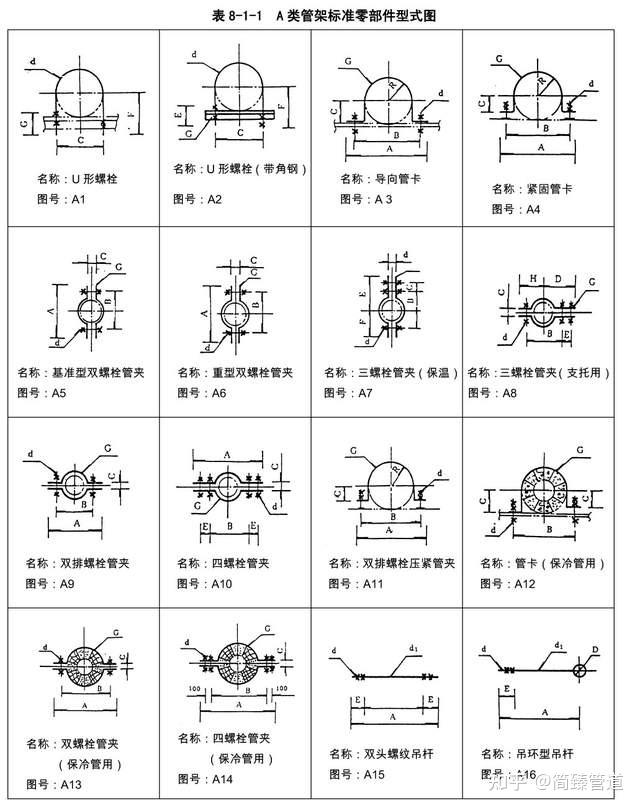

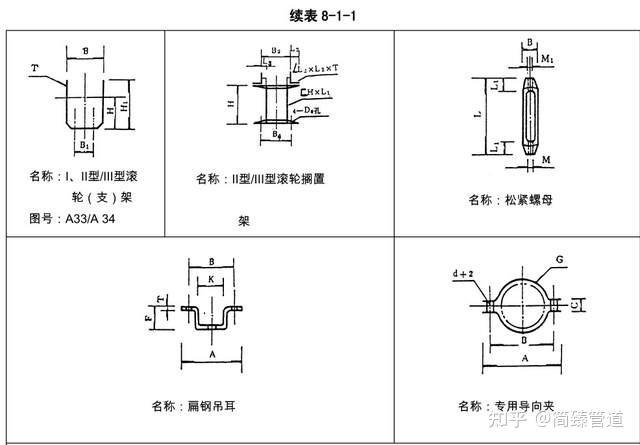

2 分类和型式图 2.1 A类管架标准零部件 包括A1～A40在内的各种类型管架标准零部件,其型式图见表8-1-1。

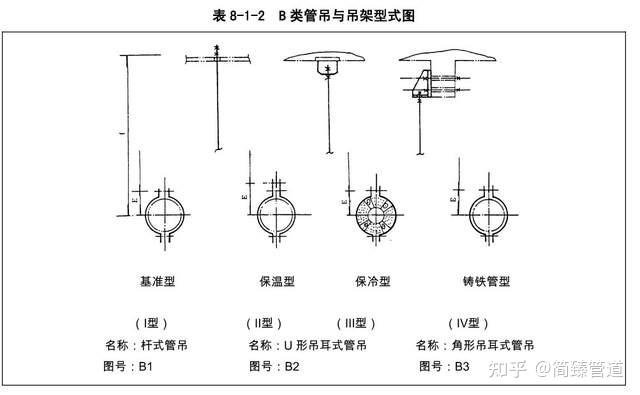

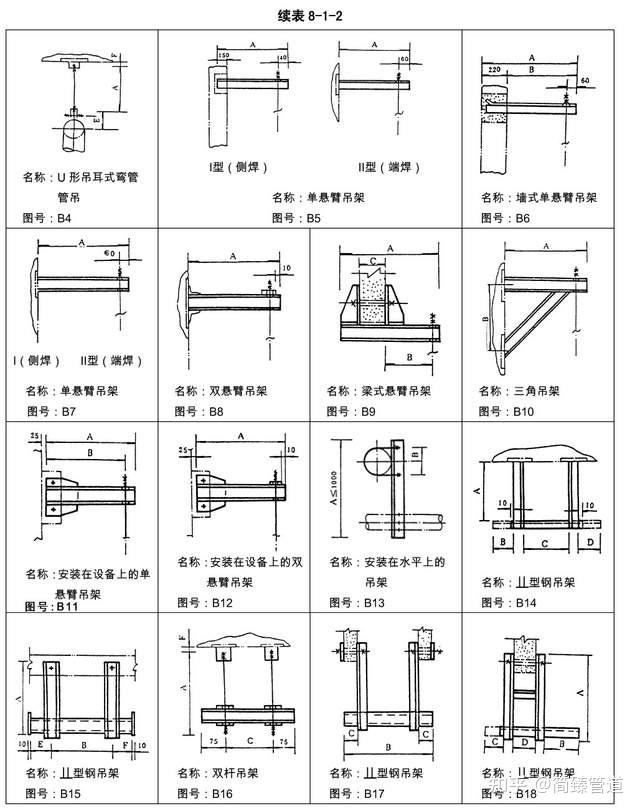

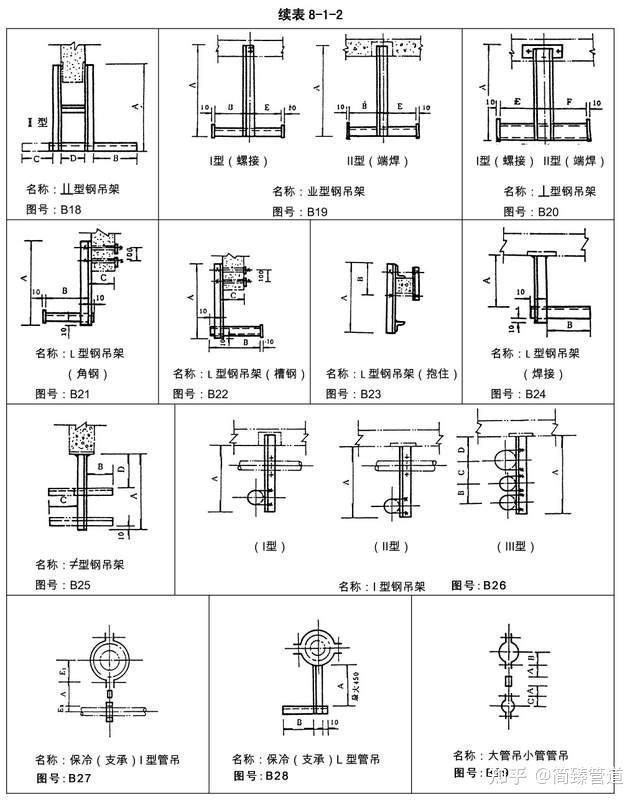

2.2 B类管吊与吊架 包括B1～B29在内的各种管吊与吊架,其型式图见表8-1-2。

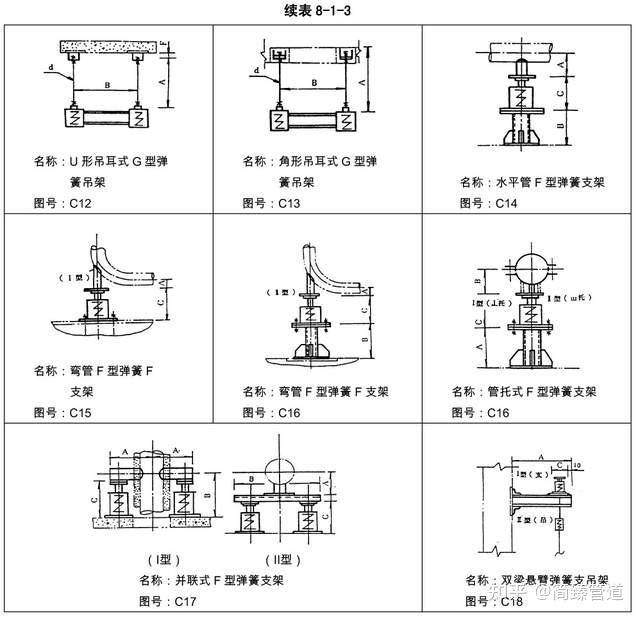

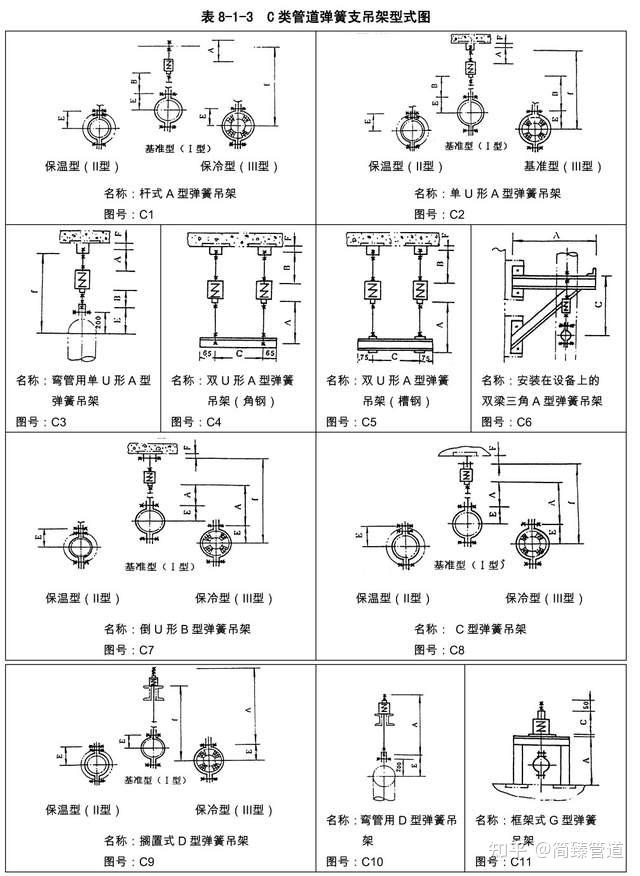

2.3 C类弹簧支吊架包括C1～C18在内的各类弹簧支吊架,其型式图见表8-1-3。

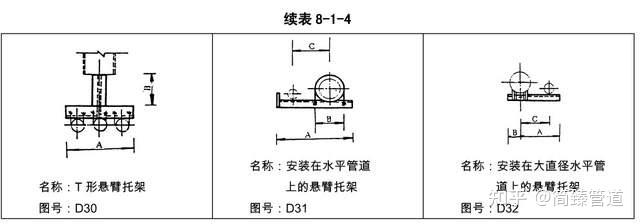

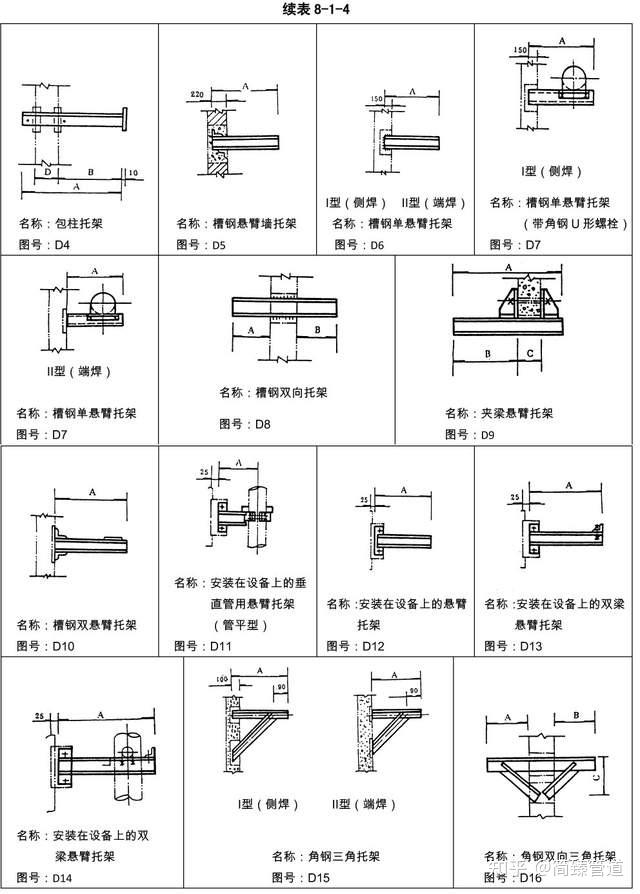

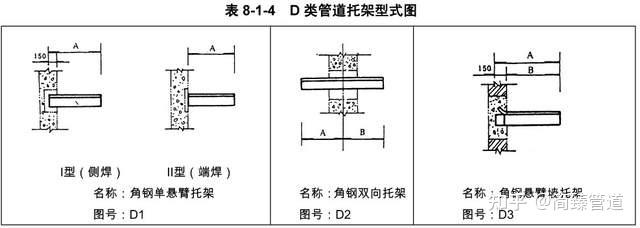

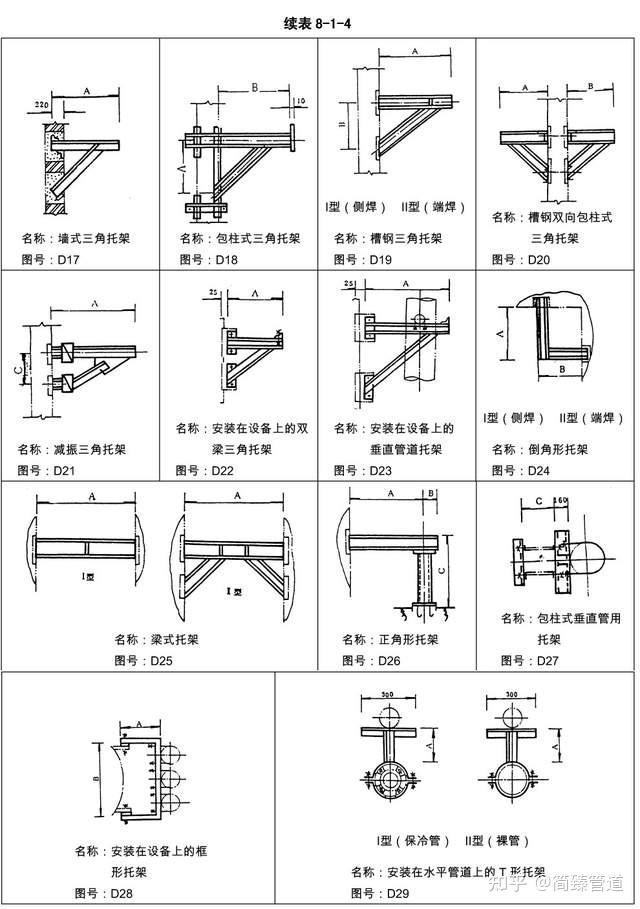

2.4 D类管道托架 包括D1～D32在内的各类管道托架,其型式图见表8-1-4。

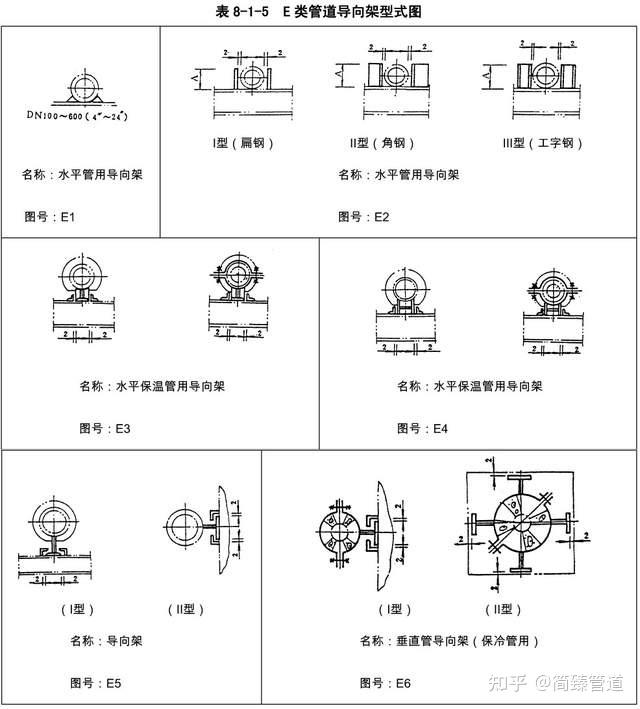

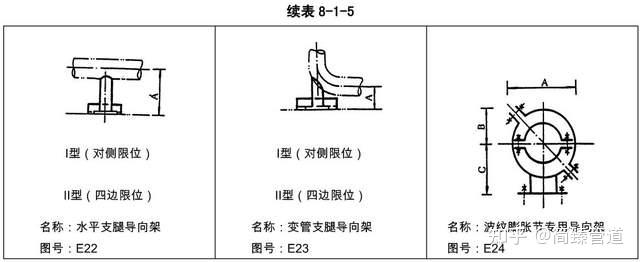

2.5 E类管道导向架 包括E1～E24在内的各类管道导向架,其型式图见表8-1-5。

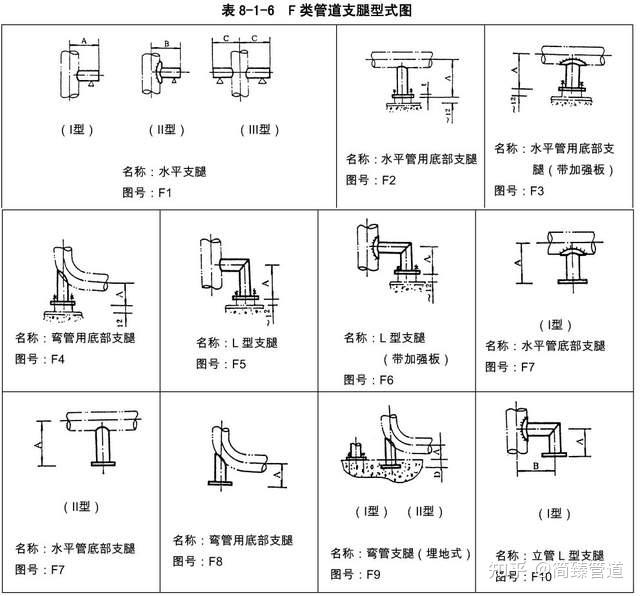

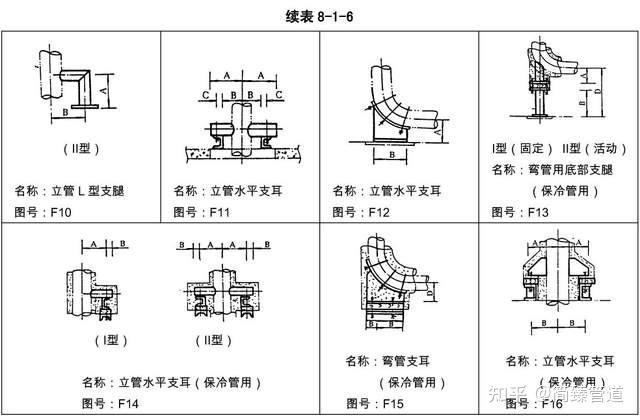

2.6 F类管道支腿 包括F1～F16在内的各类管道支腿,其型式图见表8-1-6。

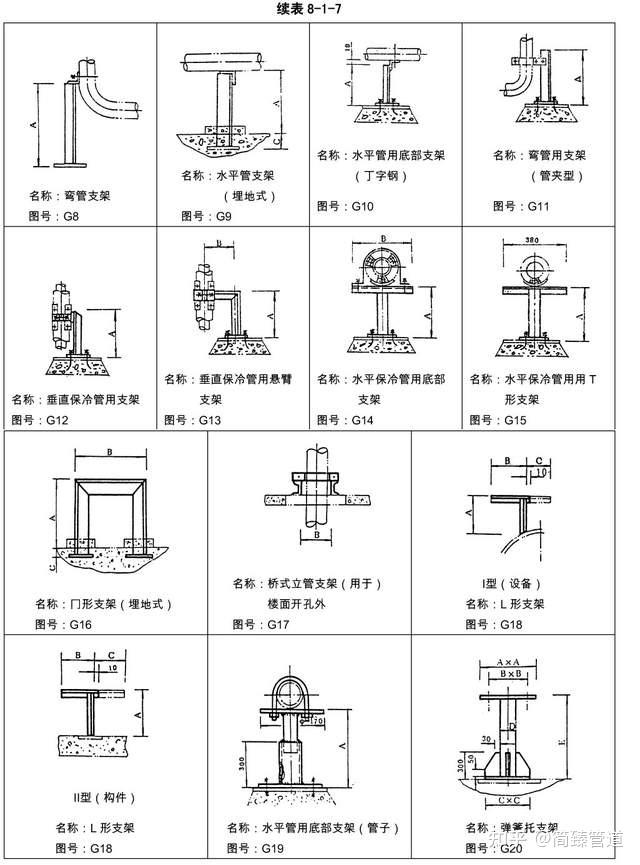

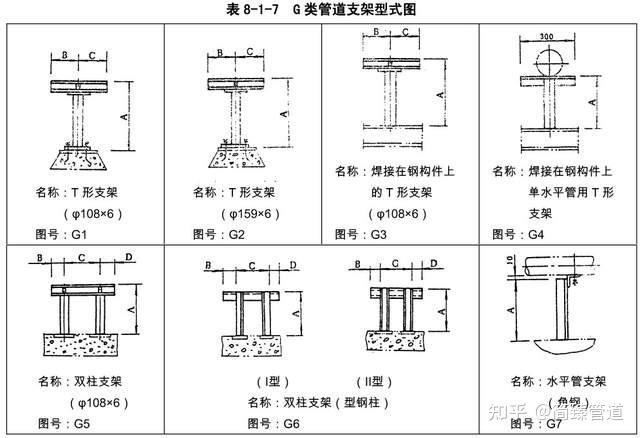

2.7 G类管道支架 包括G1～G20在内的各类管道支架,其型式图见表8-1-7。

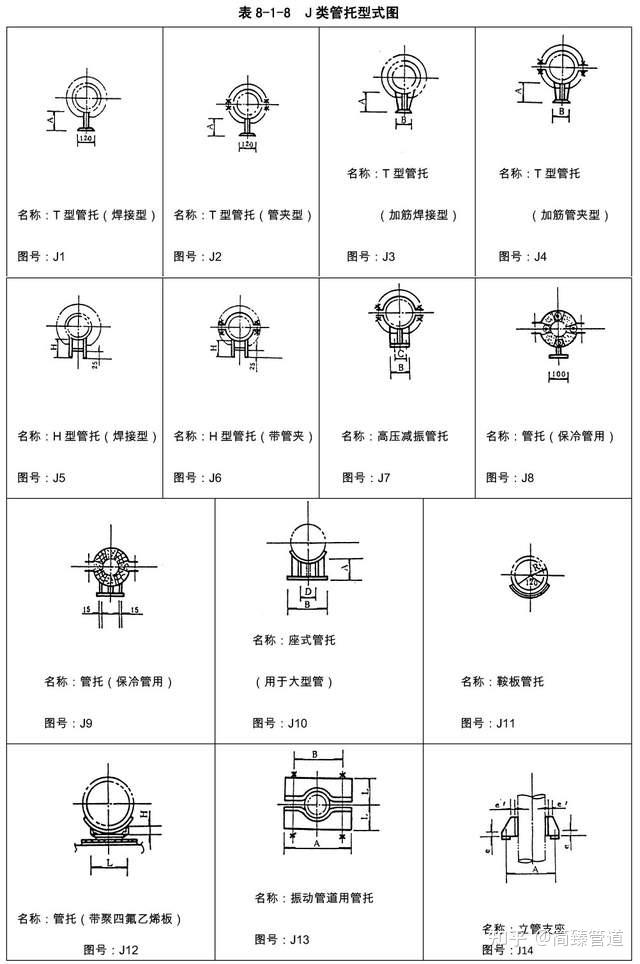

2.8 J类管道管托包括J1～J14在内的各类管道管托,其型式图见表8-1-8。

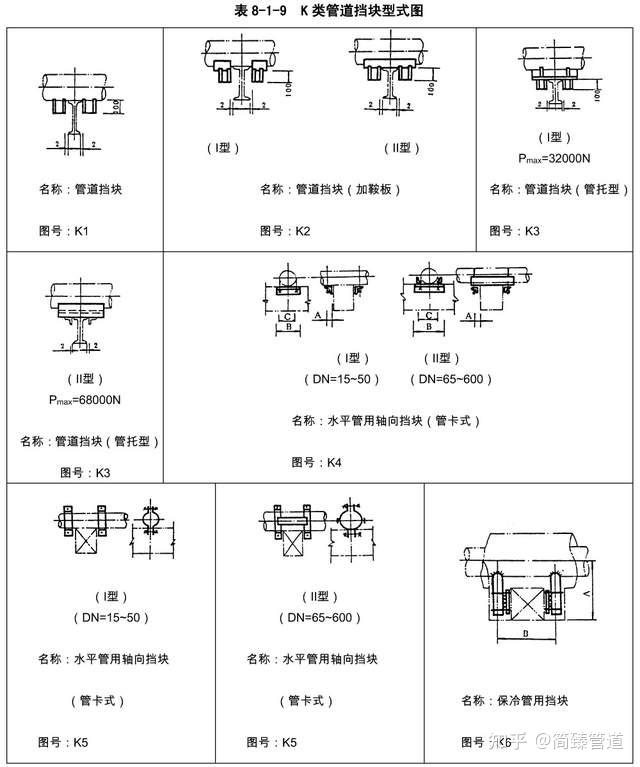

2.9 K类管道挡块 包括K1～K6在内的各类管道挡块,其型式图见表8-1-9。

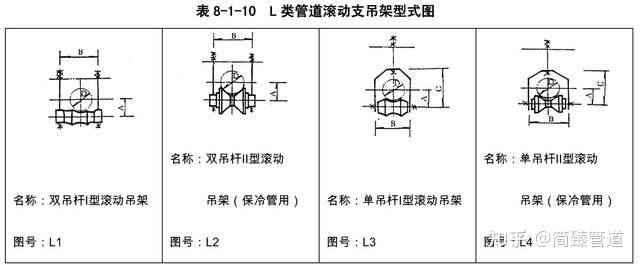

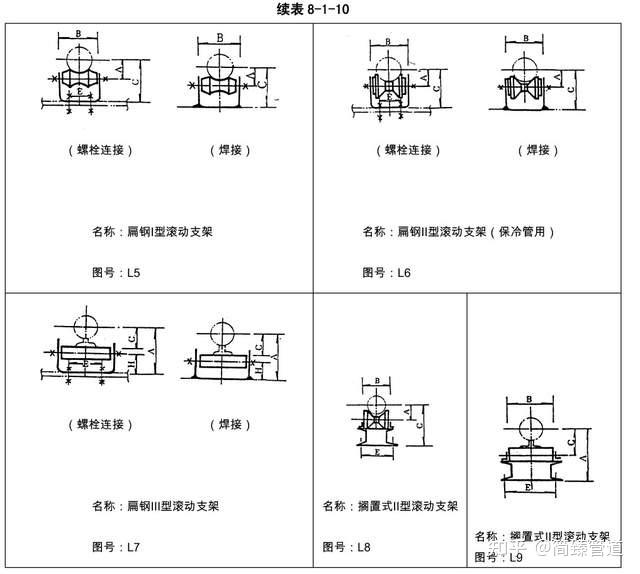

2.10 L类管道滚动支吊架包括L1～L9在内的各类管道滚动支吊架,其型式图见表8-1-10。

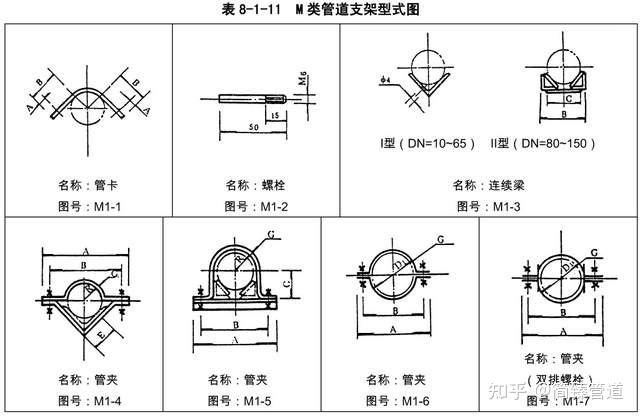

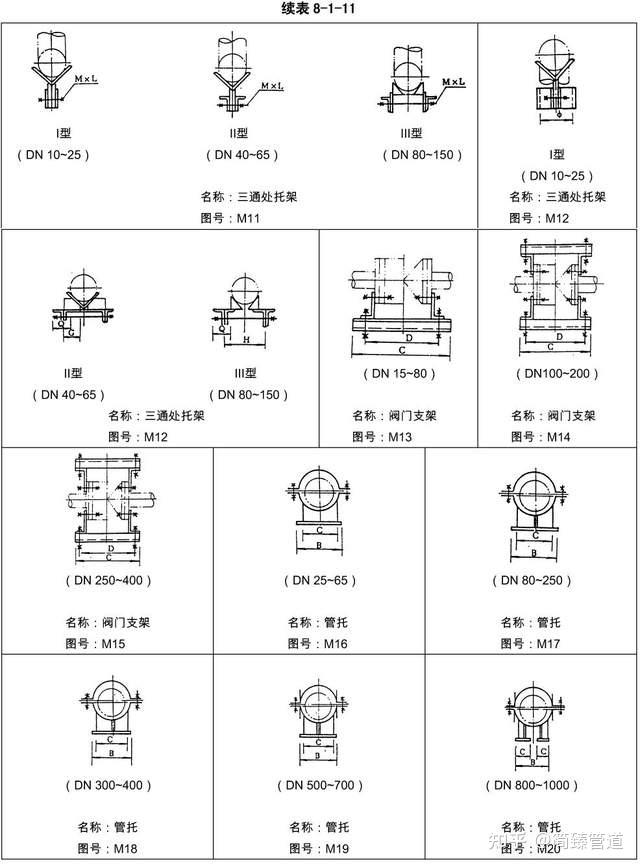

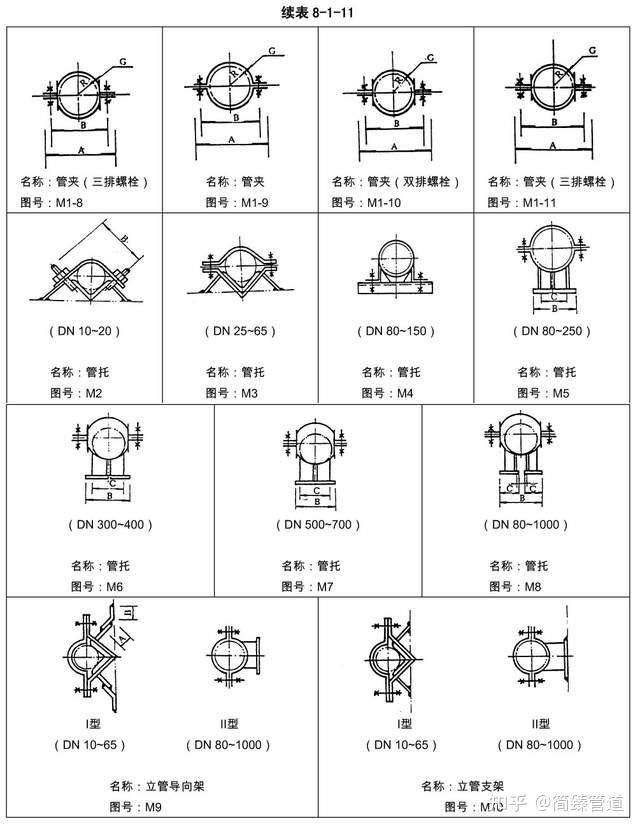

2.11 M类管道支架 包括M1～M20在内的各类管道支架。 M类管道支架中，M1-1～M1-11为零部件；M2～M10为塑料管道用管道支架； M11～M12为三通专用管道支架； M13～M15为阀门专用管道支架； M16～M20为玻璃纤维加强的塑料管道的管道支架。 其型式图见表8-1-11。
|
