电厂脱硫石膏桨叶预干燥+沸腾炉煅烧二步法生产线

admin

干燥13616112988

136桨叶1611煅烧2988 1361611闪蒸2988






一、系统定位与核心价值本生产线专为燃煤电厂湿法脱硫副产物（FGD石膏）资源化利用而设计，采用成熟可靠的 “桨叶预干燥 + 沸腾炉煅烧”二步法工艺，将含水率10–20%的湿脱硫石膏，连续、稳定、低能耗地转化为高品质 β型半水石膏粉（CaSO₄·0.5H₂O），满足纸面石膏板、抹灰石膏、自流平砂浆等绿色建材对强度、凝结时间、细度及批次稳定性的严苛要求。

✅ 核心优势：

• ✅ 能效领先：蒸汽单耗 ≤0.75 t/t石膏粉（优于国标≤0.85 t/t）；
• ✅ 品质稳定：β相含量 ≥88%，抗折强度 ≥1.8 MPa，初凝≥7 min，终凝≤28 min；
• ✅ 运行可靠：设备月连续运行 ≥720小时，故障率 <0.5%；
• ✅ 环保达标：粉尘排放 ≤25 mg/m³（远低于30 mg/m³国标），无废水外排；
• ✅ 智能管控：全PLC+DCS集成控制，关键参数自动PID调节，数据可溯、远程可视。


---

二、典型处理规模与技术指标（以20万吨/年产线为例）

项目	参数	说明
年产能	200,000 吨 β型石膏粉	按300天/年、16 h/天运行计
台时产量	≥13.7 吨/小时（β型粉）	原料按含水率15%计，实际处理湿料约20 t/h
水分蒸发量	≈500 kg H₂O/h	预干燥段蒸发游离水，煅烧段脱除结晶水
产品指标	• β相含量 ≥88%• 抗折强度 ≥1.8 MPa• 抗压强度 ≥3.2 MPa• 初凝时间 ≥7 min，终凝 ≤28 min• 细度（80目筛余）≤12%	符合GB/T 9776–2023《建筑石膏》优等品标准
能耗指标	• 蒸汽消耗 ≤0.75 t/t石膏粉• 电耗 ≤55 kWh/t石膏粉• 水耗 ≤0.3 t/t石膏粉	热源：电厂低压饱和蒸汽（0.8–1.0 MPa，170–185℃）

---

三、完整工艺流程图解（五段式密闭连续系统）【1】前处理进料系统  ↓  湿脱硫石膏（10–20%水分）→ 板框压滤机/真空皮带机 → 缓冲料仓 → 计量螺旋喂料器  ↓  【2】桨叶预干燥系统（核心节能单元）  ↓  双轴空心桨叶干燥机（KJG-220型）→ 过热蒸汽/导热油间接加热 → 游离水从15%降至≤3%  ↓  【3】干燥后输送与缓冲  ↓  斗式提升机 → 打散机（防结块）→ 中间缓冲仓（料位联锁）  ↓  【4】沸腾炉煅烧系统（核心提质单元）  ↓  分室石膏煅烧炉（FL-1200型）→ 流态化床 + 加热管束 → 160–180℃精准控温 → 脱去1.5分子结晶水  ↓  【5】冷却、粉磨、陈化与包装  ↓  列管式冷却器（出料≤80℃）→ 雷蒙磨/球磨机（80–120目）→ 气力输送 → 成品仓（陈化≥72h）→ 自动包装机（25/40 kg阀口袋）

✅ 全线密闭负压运行，杜绝粉尘外逸；热风、蒸汽、冷凝水全部梯级利用，实现近零排放。

---

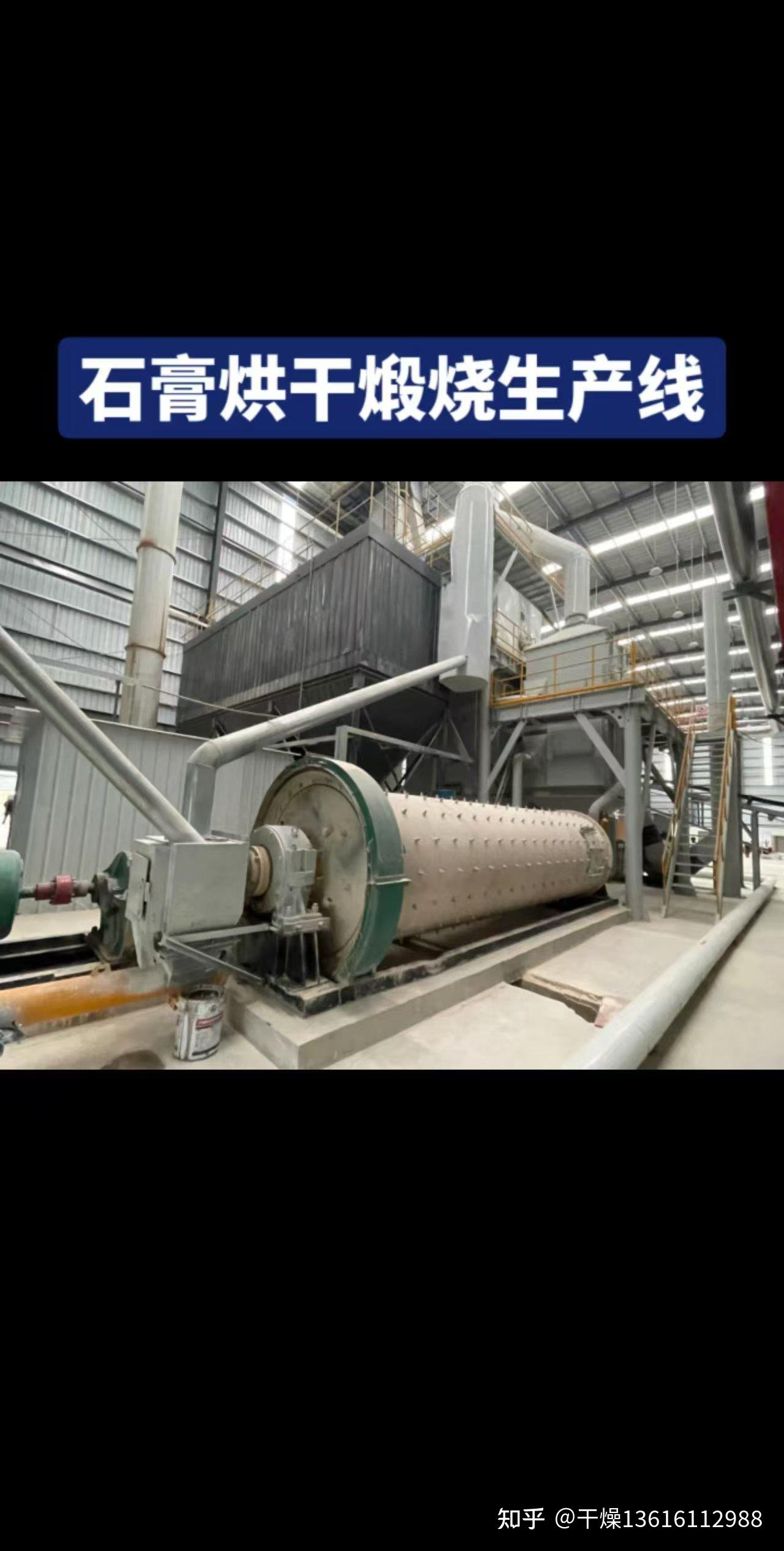

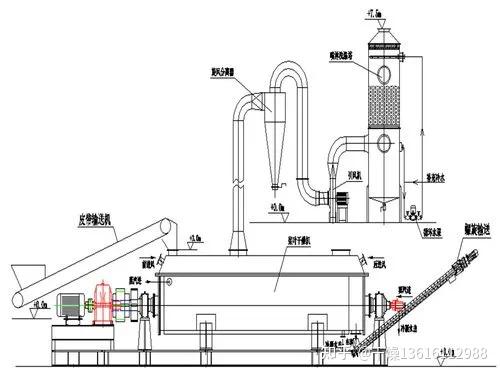

四、核心设备选型与技术亮点4.1 桨叶预干燥系统（KJG系列）

设备	参数	技术亮点
型号	KJG-220（双轴，W形壳体）	处理能力8–12 t/h（湿基），适配20万吨线
热源	0.8 MPa饱和蒸汽（或220–260℃导热油）	蒸汽走轴/壳程，传热效率高，无粉尘飞扬
材质	机体/桨叶：SUS304不锈钢；耐磨层：碳化钨喷涂	寿命≥8000 h，防粘壁刮板+蒸汽扫膛装置
干燥效果	出口水分 ≤3%（波动±0.3%）	为煅烧提供均匀、低水分进料，保障β相纯度

4.2 沸腾炉煅烧系统（FL系列分室炉）

设备	参数	技术亮点
型号	FL-1200（床面积12 m²，处理量10 t/h）	模块化设计，支持多台并联扩容
工作温度	160–180℃（多点热电偶+红外测温双监控）	PID自动调节，温差≤±2℃
流态化方式	底部鼓入净化热风/过热蒸汽，床层呈鼓泡流态化	物料受热均匀，无局部过烧，β相转化率高
内构件	加热管束（304不锈钢）、内置旋风子、活化风换热器	汽固分离效率＞95%，粉尘循环回用

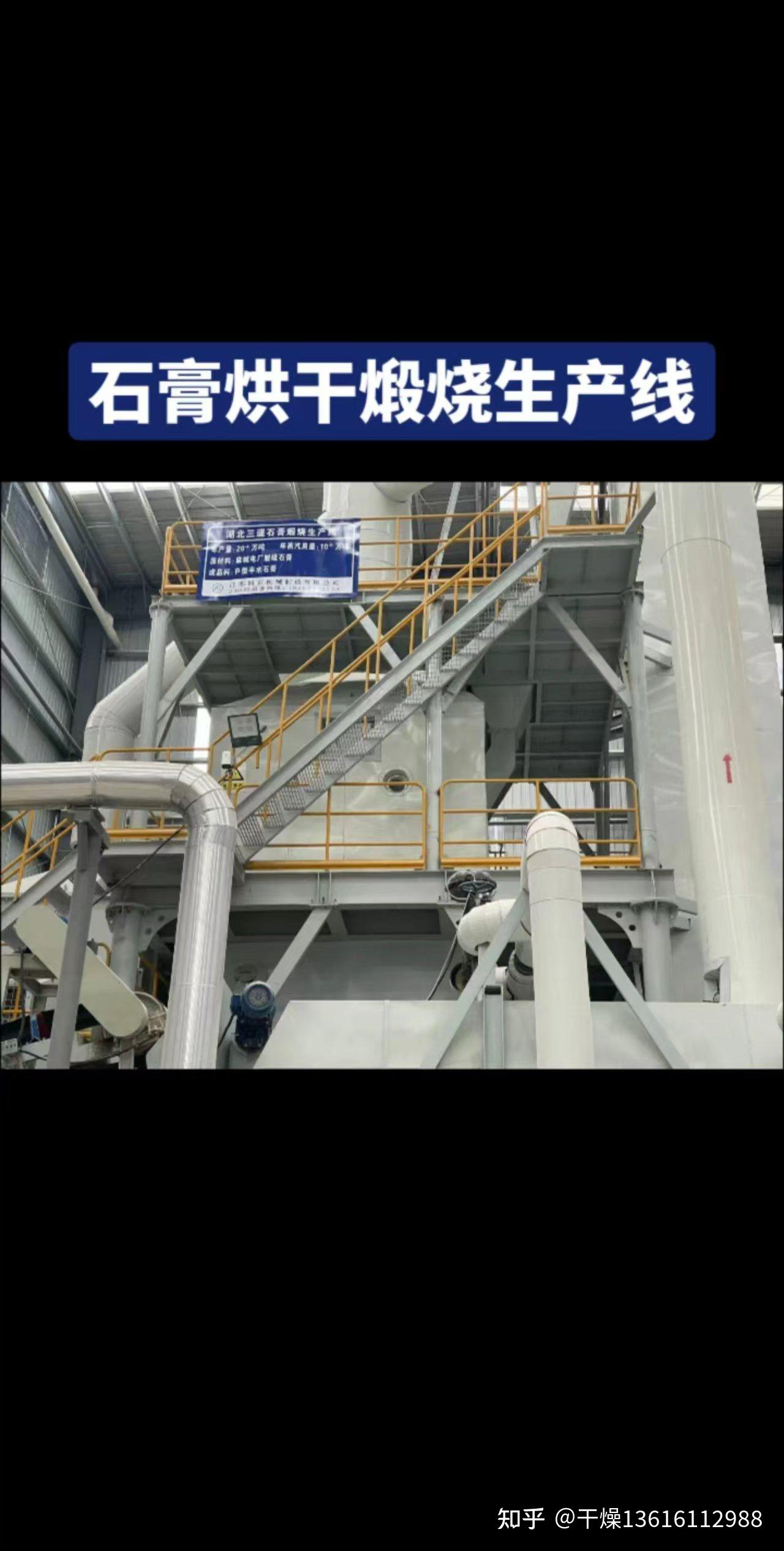

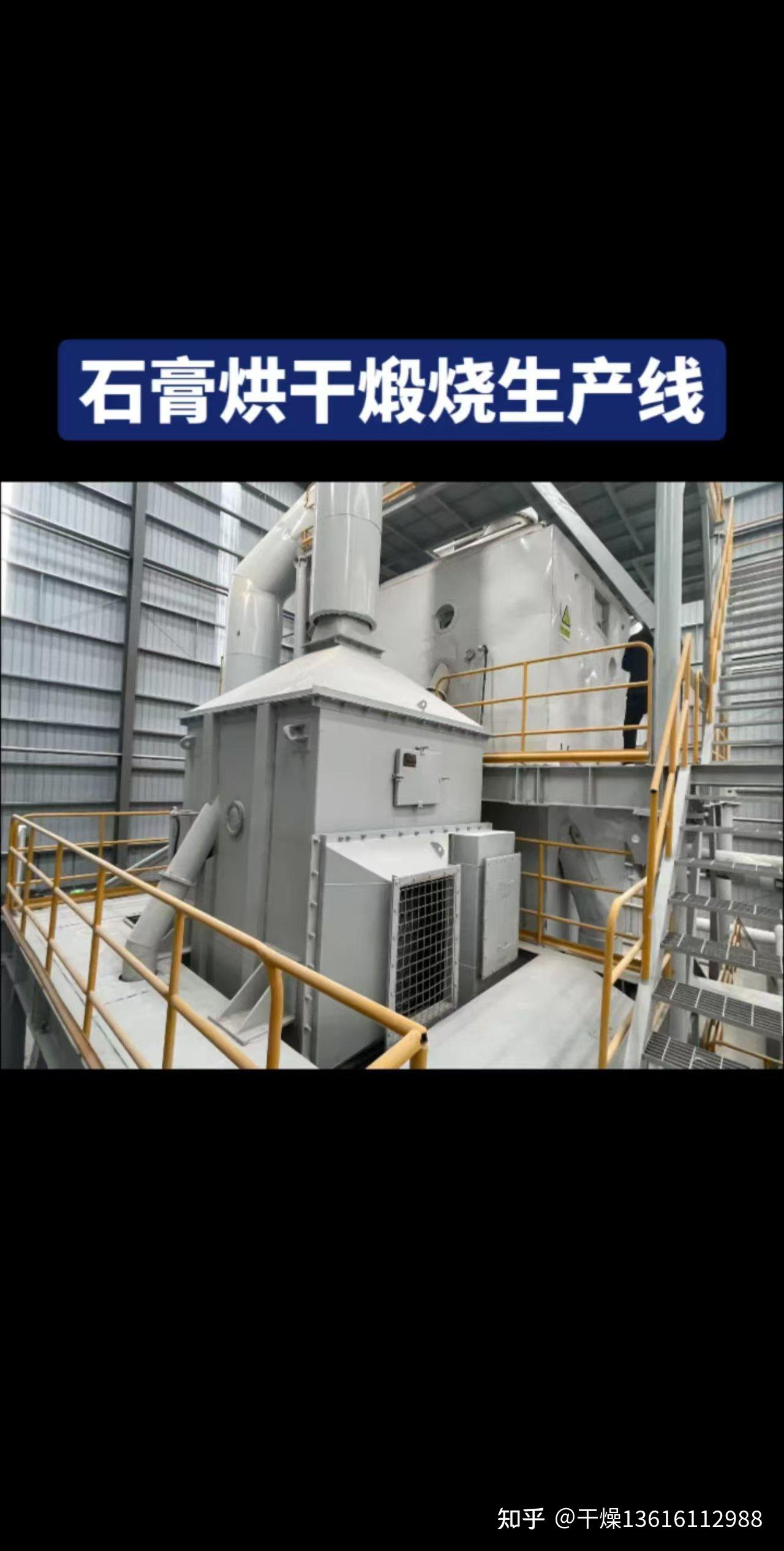

4.3 除尘与环保系统（超低排放）

子系统	配置	效能
预干燥尾气处理	旋风分离器 + 脉冲布袋除尘器（覆膜PTFE滤料）	排放≤25 mg/m³，回收粉返回干燥机
煅烧尾气处理	高效旋风 + 湿式静电除尘（WESP）	排放≤15 mg/m³，适应高湿高钙烟气
冷凝水回收	干燥机冷凝水经闪蒸罐回收二次蒸汽	节汽率≥12%
噪声控制	设备隔音罩 + 消音风机 + 弹性基础	厂界噪声≤65 dB(A)
