多种过滤设备的工作原理与结构特点详解

admin

过滤设备，作为工业生产中的关键通用设备，主要负责完成过滤任务。这些设备总体上可分为两大类：真空和加压。在真空类中，常见的有转筒、圆盘和水平带式等设计；而加压类则包括压滤、压榨、动态过滤以及旋转型等类型。此外，过滤设备还可根据操作方式和操作压强差进行进一步分类。例如，操作方式上，有间歇过滤机和连续过滤机之分；而在操作压强差方面，则有压滤、吸滤和离心过滤等类型。工业上，典型的过滤设备包括板框压滤机（适用于间歇操作），以及转筒真空过滤机（适用于连续操作）和过滤式离心机等。

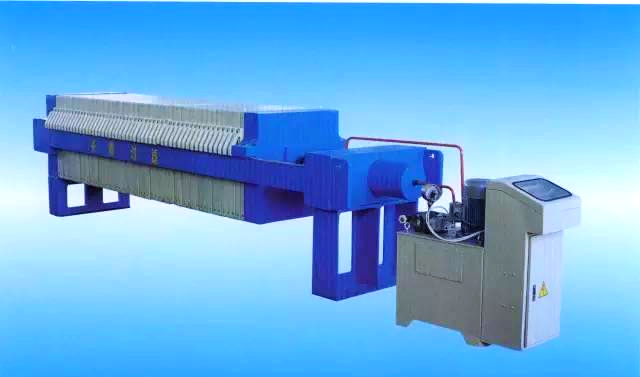

1. 板框压滤机

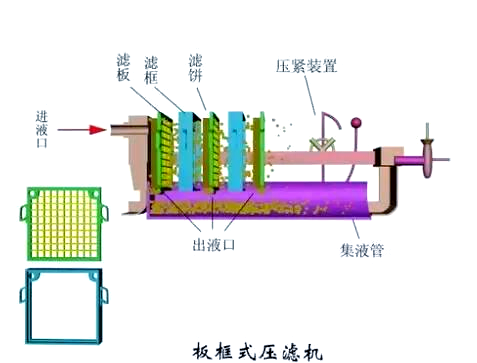

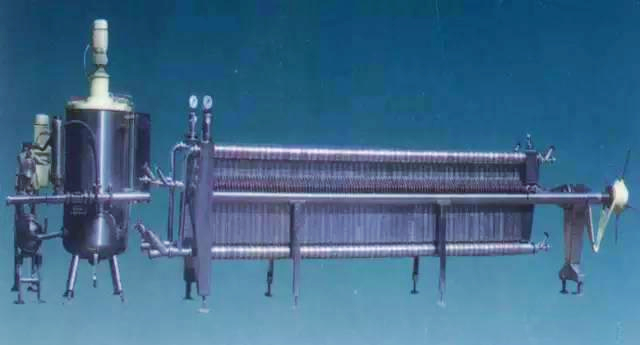

板框压滤机是一种典型的过滤设备，适用于间歇操作。其工作原理是利用滤板和滤框的交替排列，通过施加压力使浆料中的固体颗粒被截留在滤布上，从而实现固液分离。这种设备结构简单，操作方便，但在处理大量连续物料时效率可能较低。

• 结构


板框压滤机的结构主要包括滤板、滤框、滤布和压力系统等部分。滤板和滤框交替排列，形成过滤通道，滤布则覆盖在滤板上，起到截留固体颗粒的作用。压力系统通过施加压力，推动浆料中的水分通过滤布排出，从而实现固液分离。整个设备结构紧凑，各部分协同工作，确保过滤效果。

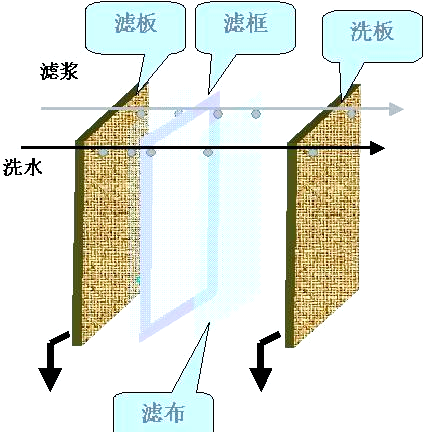

板框压滤机的结构中，多块带凹凸纹路的滤板与滤框相互交替、紧密排列，共同构成了过滤的主体框架。这个结构主要包括滤板、滤框、夹紧机构以及机架等关键部件。其中，滤板的设计尤为独特，其凹凸不平的表面不仅具有支撑滤布的功能，还能通过凹槽有效引导滤液的流动。每个滤板的右上角都设有一个专门的滤浆通道，而左上角则设有洗水通道，与两侧表面的凹槽相连通，确保洗涤效果。此外，为了防止滤板与滤框的安装顺序出现错误，在铸造过程中，板与框的外侧面会分别铸上不同数量的小钮作为标识：非洗涤板通常只有一个钮，而洗涤板则设有三个钮，与之对应的滤框则有两个钮。这些精心设计的结构特点，共同保障了板框压滤机的高效、稳定运行。
2）操作流程

在操作板框压滤机时，需要遵循一系列的流程。首先，确保所有部件已正确安装，并检查机架、滤板和滤框等关键部件的紧固程度。接着，将滤布铺设在滤板上，并调整好滤布的位置，使其能够紧密贴合滤板。然后，启动压滤机，开始进行压滤操作。在操作过程中，需要密切关注设备的运行状态，以及滤液和滤饼的情况，确保一切都在正常范围内。一旦发现异常情况，应立即停机检查，排除故障后再继续操作。最后，操作完成后，应按照规定的步骤进行清洗和保养，以延长设备的使用寿命。

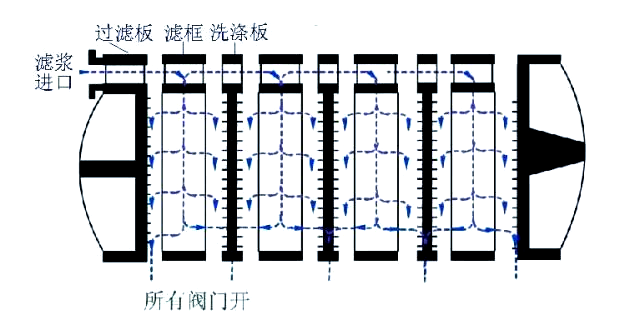

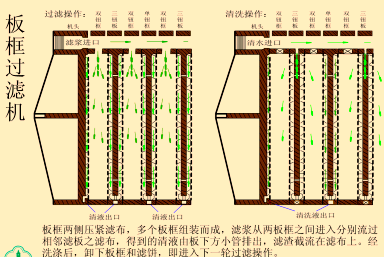

板框压滤机的操作是间歇性的，每个完整的操作循环都包含装合、过滤、洗涤、卸饼和清理这五个关键阶段。在装合阶段，板与框会按照特定的顺序进行组装，同时在滤板的两侧放置滤布，并利用压紧装置确保板与框的紧密结合。过滤阶段则是将悬浮液在特定压强下送入滤浆通道，液体通过滤布截留颗粒后从滤液出口排出，当滤饼充满整个滤框时，过滤便停止。洗涤阶段则通过洗涤水在洗涤板上的孔道进入，利用压差推动洗涤水穿过滤饼和滤布，最后从滤液出口排出，这种洗涤方式被称为横穿洗涤法。
洗涤水在洗涤阶段所经过的路径，恰好是过滤结束时滤液穿过的路径的两倍，其流通面积约为过滤面积的一半。完成洗涤后，需要进行卸渣和整理工作，这包括打开板框，将滤饼卸出，并清洗滤布及板框。


3）特点

结构精简，价格亲民，且占地面积小，却拥有大面积的过滤功能。通过增减滤板数量，可灵活调节过滤能力，满足不同需求。该设备对物料具有广泛的适应性，特别是在高操作压力（3~10kg/cm2）下，能有效处理颗粒细小且液体粘度大的滤浆。然而，由于其采用间歇式操作，生产能力相对较低，且在卸渣、清洗和组装阶段需手动操作，劳动强度较大，因此更适合用于小规模生产。

2）加压叶滤机

加压叶滤机，一种高效的固液分离设备，其特点在于其独特的加压过滤方式。通过增加操作压力，该设备能够处理颗粒细小且液体粘度大的滤浆，实现高效的固液分离。然而，由于其操作方式为间歇式，生产能力受到一定限制，且在卸渣、清洗和组装阶段需手动操作，劳动强度相对较大。因此，加压叶滤机更适合用于小规模生产，或作为大型生产线的一部分，满足特定的过滤需求。

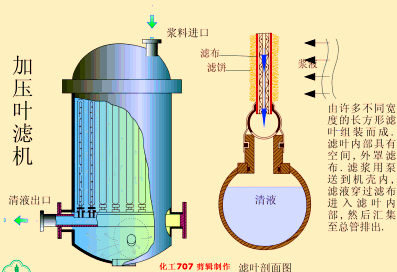

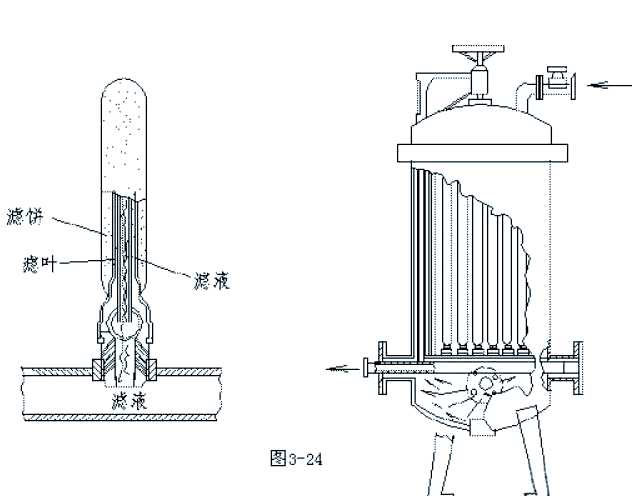

叶滤机是由众多不同宽度的长方形滤叶组合而成，这些滤叶内部包含空间，外部覆盖滤布，材质为金属丝网。其操作方式同样为间歇式，过滤时，滤叶被安置在能够承受内部压力的密闭机壳内。通过泵送，滤浆被送入机壳，经过滤布进入丝网构成的中空区域，最终汇集到下部总管并流出。在此过程中，颗粒物会沉积在滤布上，随着时间的推移，这些颗粒会逐渐形成滤饼。当滤饼达到一定厚度时，即停止过滤。

在洗涤阶段，洗涤水的流动路径与滤液的流动路径相同，这种洗涤方法被称为置换洗涤法。叶滤机的设计紧凑且密闭，使得其操作环境相对良好，同时，每次工作循环中滤布无需装卸，从而节省了大量劳动力。接下来，我们将详细阐述叶滤机的工作原理。

3、转筒真空过滤机

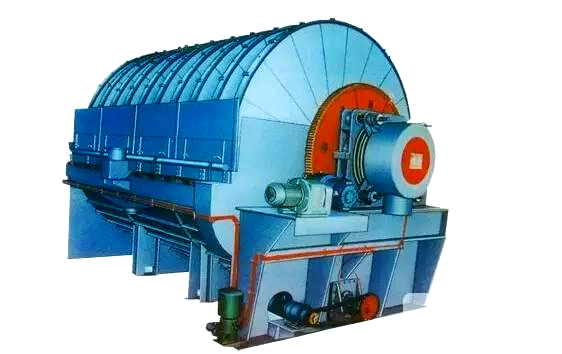

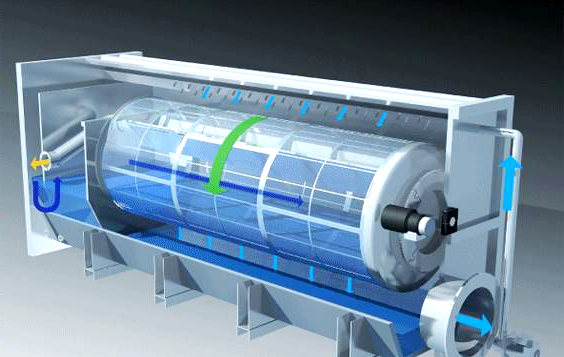

转筒真空过滤机是一种利用真空吸力进行固液分离的设备。其工作原理是通过转筒的旋转，将待过滤的浆料均匀铺展在滤布上，利用真空泵产生的负压吸力，将滤液抽出，而固体颗粒则被截留在滤布上，形成滤饼。这种过滤方式具有操作简便、效率高、滤饼含水率低等特点，广泛应用于化工、制药、食品等行业。

1、转筒真空过滤机的结构

转筒真空过滤机的主要结构包括转筒、滤布、真空泵等部分。其中，转筒是核心部件，通过其旋转作用，将待过滤的浆料均匀铺展在滤布上。滤布则起到截留固体颗粒的作用，而真空泵则产生负压吸力，将滤液抽出，从而实现固液分离。这种结构使得转筒真空过滤机具有操作简便、效率高等特点。

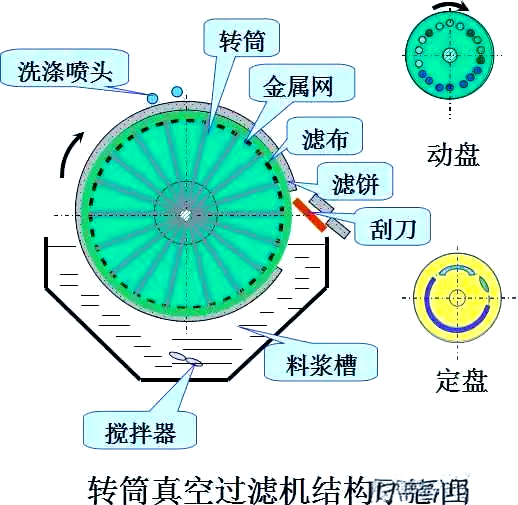

转筒真空过滤机在工业领域中应用广泛，是一种连续操作的过滤设备。其核心部件是一个可转动的水平圆筒，圆筒外表面覆盖着一层金属网，金属网上则铺展着滤布，用于截留固体颗粒。圆筒的下部深入滤浆中，而其内部则沿径向被分割成若干个扇形格。每个扇形格都配备有独立的孔道，这些孔道与分配头相连通。当圆筒转动时，分配头会依次使这些孔道与真空管和压缩空气管相连，从而使得每个扇形格的表面能够依次进行过滤、洗涤、吸干、吹松以及卸饼等操作。这种独特的设计使得转筒真空过滤机能够高效地完成固液分离任务。

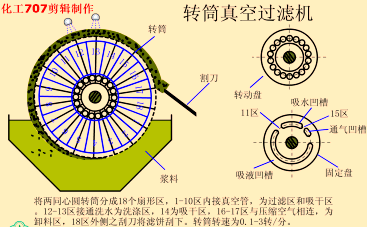

2）分配头的构造及其工作原理
分配头是转筒真空过滤机的关键部件之一，其结构精细且复杂。它负责控制每个扇形格与真空管和压缩空气管的连接，从而实现过滤、洗涤、吸干、吹松及卸饼等操作的顺序进行。当圆筒转动时，分配头会通过精密的机械结构，依次将每个扇形格与相应的管道相连通，确保过滤过程的高效与准确。

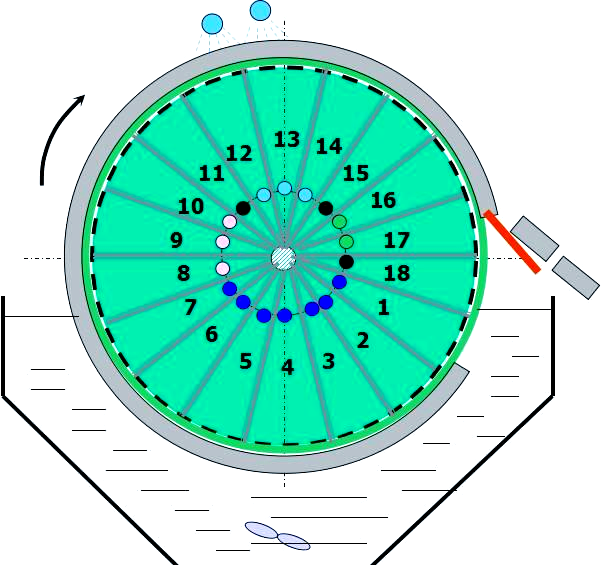

分配头的设计巧妙，由紧密贴合的转动盘与固定盘共同构成。转动盘随着筒体的旋转而动，而固定盘的内侧面则设有与各种功能管道相连通的凹槽。当扇形格开始进入滤浆时，转动盘上的小孔道与固定盘上的凹槽f相对接，从而与真空管道相连，开始吸走滤液。这一系列的位置，包括扇形格1至7，被称为过滤区。当扇形格转出滤浆槽后，它仍然与凹槽f相连通，继续吸干滤饼中的残余滤液，这一区域即滤液吸干区，涵盖扇形格8至10。

当扇形格转到12的位置时，洗涤水被喷洒到滤饼上，此时扇形格与固定盘上的凹槽g相连通，洗涤水经另一真空管道被吸走。这一位置及其相邻的扇形格13，共同构成了洗涤区。而扇形格11则位于固定盘上凹槽f与g之间，不与任何管道相连通，起到了隔离作用，被称为不工作区。这种设计确保了操作区域之间的独立性，避免了相互串通的问题。

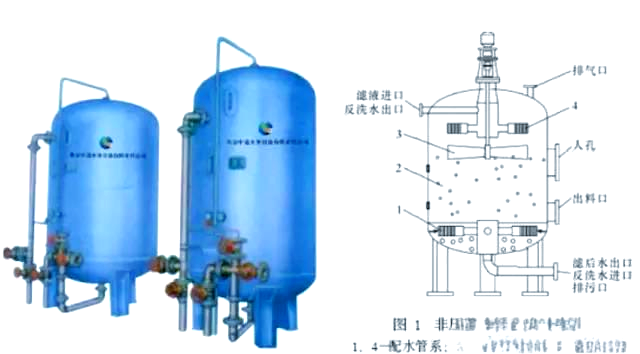

4、搅拌式双亲可逆纤维球过滤装置

这种过滤装置的设计同样巧妙，结合了搅拌与双亲可逆纤维球的特点。通过搅拌作用，纤维球能够有效地在滤浆中翻滚，从而增强过滤效果。同时，双亲可逆特性使得纤维球在过滤过程中能够进行自我调节，以适应不同的过滤需求。这一设计不仅提高了过滤效率，还确保了操作的便捷性。

工作原理：
双亲可逆纤维作为过滤原料，不仅保留了原有纤维的柔性、可压缩性，还具有孔隙率大、截污能力强的特点。在过滤过程中，其滤层孔隙呈现出上部疏松、下部致密的理想分布，比重超过水，使得反洗过程变得简单易行。此外，该纤维材质优良，耐腐蚀性和抗化学浸蚀性极强，因此能够有效截留微小悬浮物，这些特性使其在处理不同水源水质时都能达到理想效果。该过滤装置特别适用于油田注水、油库清洗水以及机械加工等领域的高精度过滤，含油和含悬浮物的高难度过滤问题都能迎刃而解。

5. 过滤离心机

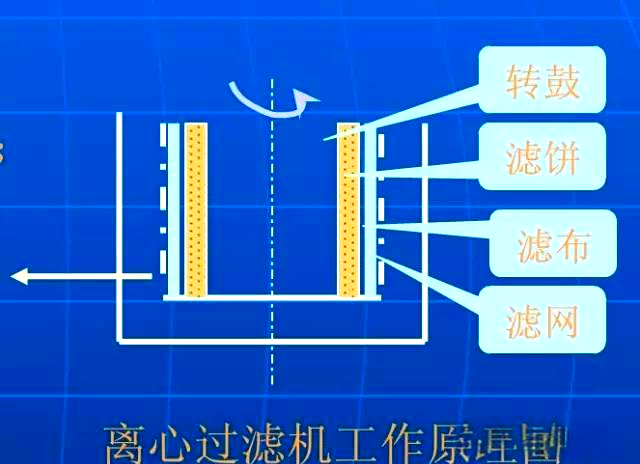

离心过滤是一种利用旋转液体产生的离心力来截留固体颗粒的操作过程。通过介质和滤饼，固体颗粒被留在过滤介质表面，从而实现过滤目的。这种过滤方式的推动力正是离心力。

6、旋风分离器

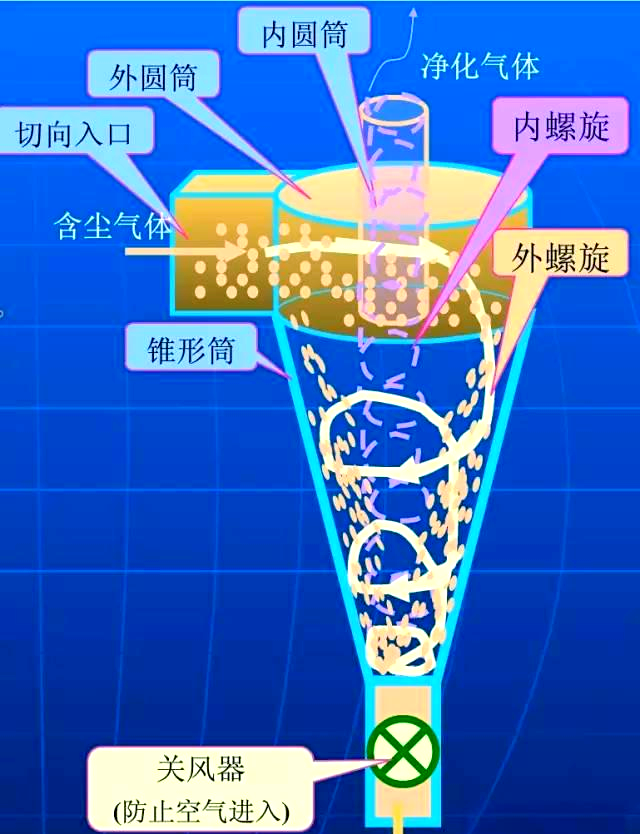

旋风分离器是一种利用离心力来净化气体的设备。其结构包括外圆筒、内圆筒和锥形筒，设计简单且制造便捷。该设备具有高效的分离能力，特别适用于高温含尘气体的处理。

工作原理：含尘气体通过长方形切线进口进入旋风分离器的圆筒上部，入口处的气速大约维持在15～20m/s。进入后，气体沿圆筒内壁开始旋转流动。由于颗粒的离心力较大，它们被甩向外层，而气流则流向内层，从而实现气固分离。随着气体进入圆锥部分，旋转半径逐渐缩小，切向速度却相应增大，导致气流与颗粒共同作下螺旋运动。在圆锥的底部附近，气流的旋转方向发生改变，转为上升旋转，最终通过上部出口管排出。同时，固相颗粒则沿着内壁落入灰斗中。

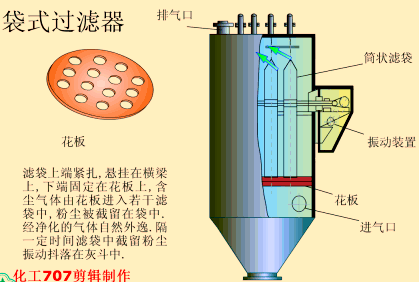

7、袋式过滤器

袋式过滤器是一种常用的气固分离设备，其工作原理是通过纤维或纤维织物制成的滤袋对含尘气体进行过滤。当含尘气体通过滤袋时，颗粒物被拦截在滤袋表面，而清洁的气体则通过滤袋内部排出。滤袋的材质和结构对过滤效果有着重要影响，同时，清灰方式的选择也是袋式过滤器性能的关键因素之一。

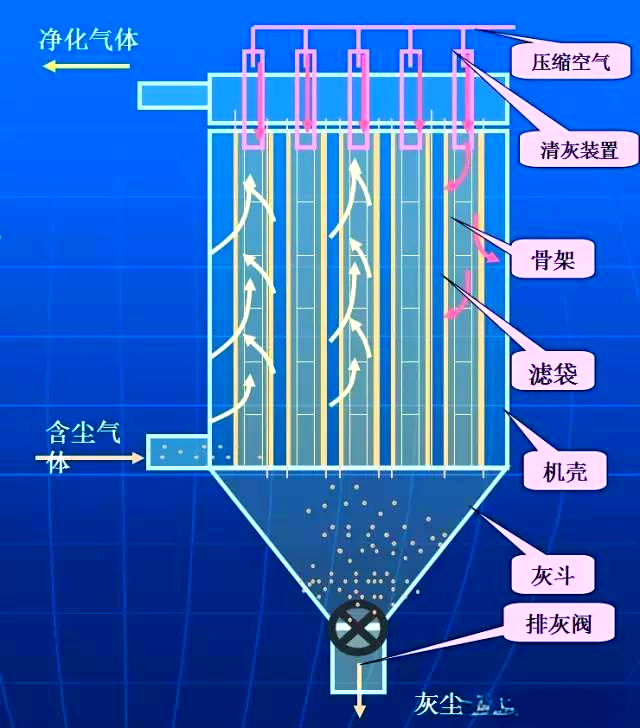

结构上，袋式过滤器主要包括滤袋、骨架、机壳、清灰装置、灰斗以及排灰阀等组件。其工作过程可以概括为：首先，含尘气体进入袋式过滤器；随后，这些气体通过滤袋，并从其顶部排出，而其中的灰尘则被滤袋有效截留。当滤袋上的灰尘聚集到一定厚度时，清灰装置会通入压缩空气，使滤袋产生振动，从而将灰尘振落。最后，这些灰尘通过灰斗和排灰阀排出，完成整个过滤过程。
