混合爆炸气体的级别

admin

[color=rgba(0, 0, 0, 0.9)]做化工项目，爆炸气体的级别是最基本的工作之一。但对于混合爆炸气体，还需经过计算才能得出，特别是含有氢气的混合气体。

[color=rgba(0, 0, 0, 0.9)]涉及规范：《爆炸危险环境电力装置设计规范》 GB50058-2014

[color=rgba(0, 0, 0, 0.9)]一、爆炸气体的分级

[color=rgba(0, 0, 0, 0.9)]根据《爆规》第3.4.1条可知，分级是按最大试验安全间隙MESG来判定的。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]对于常见的气体对应关系如下：

[color=rgba(0, 0, 0, 0.9)]IIA ：甲烷、柴油等（数量多）

[color=rgba(0, 0, 0, 0.9)]IIB ：乙烯、乙二醇等（数量多）

[color=rgba(0, 0, 0, 0.9)]IIC ：氢气、乙炔、二硫化碳、硝酸乙酯、水煤气

[color=rgba(0, 0, 0, 0.9)]对于设备来讲，气体爆炸环境中，IIC的保护等级最高。

[color=rgba(0, 0, 0, 0.9)]二、混合气体的分级

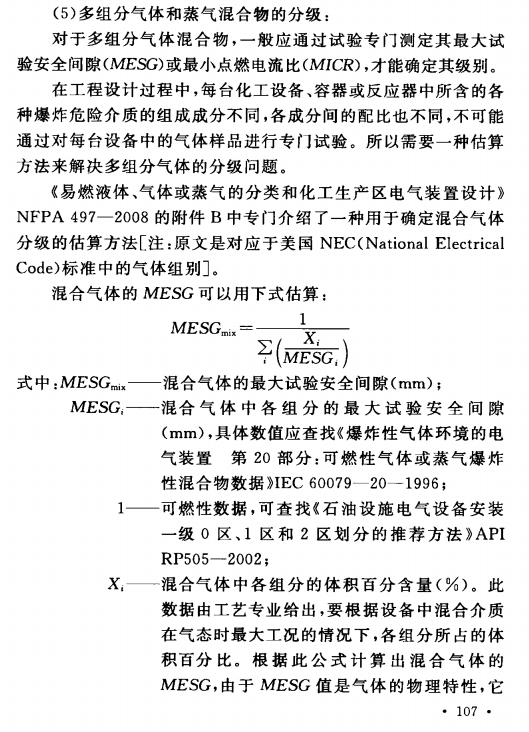

[color=rgba(0, 0, 0, 0.9)]对于混合气体的分级，《爆规》附录给了一个公式

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]三、案例

[color=rgba(0, 0, 0, 0.9)]某项目涉及到煤气，其成分如下：

[color=rgba(0, 0, 0, 0.9)]一氧化碳：85%~90%

[color=rgba(0, 0, 0, 0.9)]氢气：1%~4%

[color=rgba(0, 0, 0, 0.9)]甲烷：5%~8%

[color=rgba(0, 0, 0, 0.9)]氮气、二氧化碳：1%~2%

其中氮气和二氧化碳为非爆炸气体，另外三种气体的成分如下
[color=var(--weui-LINK)]6月21-23日*苏州2024化工厂系统设计及案例分析专题培训班

[color=rgba(0, 0, 0, 0.9)]计算时，将氢气取最大值4%，一氧化碳取值87%，甲烷则按7%取值。计算结果如下：

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]查表3.4.1可知，此时混合气体的级别成了IIB类的。

[color=rgba(0, 0, 0, 0.9)]四、总结

[color=rgba(0, 0, 0, 0.9)]1、并不是混合气体只要含有氢气就需要IIC级别。具体需要看氢气的含量和其他气体的含量。

[color=rgba(0, 0, 0, 0.9)]比如在《爆规》的附录C中第33项，就明确了含15%以下（按体积计）氢气的甲烷混合气，只需按IIA考虑即可。

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]

[color=rgba(0, 0, 0, 0.9)]2、混合气体不能看做几种独立气体来划分。

[color=rgba(0, 0, 0, 0.9)]以上面案例来讲，若按独立气体考虑，则小范围内需要IIC，但其他区域仅需IIA，满足不了计算后的气体级别IIB。

[color=rgba(0, 0, 0, 0.9)]3、但在工程实际中，更多时候是很难得到混合气体的比例，且就算晓得某一设备内的混合气体比列，待其进入下一段工艺，比列又变化了，不少同仁会选择更严的防爆等级。

[color=rgba(0, 0, 0, 0.9)]4、《爆规》的5.2.3条文说明中的计算方法引用的是NFPA497-2008。NFPA497从2012年版本升版了方法，计算中增加了各组分氧气消耗量的考量。目前《爆规》的计算更严格，但NFPA497新的计算方法更加符合实际。SH/T3413-2019《石油化工石油气管道阻火器选用、检验及验收标准》6.1条文说明也给出了混合气体组别的计算方法，与NFPA497的新方法相同。
