旋转气缸内部结构图表示形式：
典型气缸的主要部件是：帽端端口(A)、拉杆(B)、杆端端口(C)、活塞(D)、筒体(E)和活塞杆(F)。图1和下面描述的功能适用于双作用气缸。
如图1所示，缸筒两端用盖帽和端盖密封。在该气缸内，活塞以线性方式驱动杆。当压缩空气通过端盖进入时，活塞远离端盖并将活塞杆推出。这种运动称为正/正运动，与此运动相关的腔称为正腔。负室位于对面。当压缩空气进入杆端端口时，杆被推回负位置。
活塞和杆在空气进入（蓝色箭头）和空气流出（灰色箭头）时的运动。左图显示带有正室(A)的正运动，而右图显示负运动和负室(B)。
气缸直径是气缸的内径或活塞的直径。行程长度标识活塞/活塞杆可以移动多远。气缸的直径和行程是识别气缸的两个重要属性。

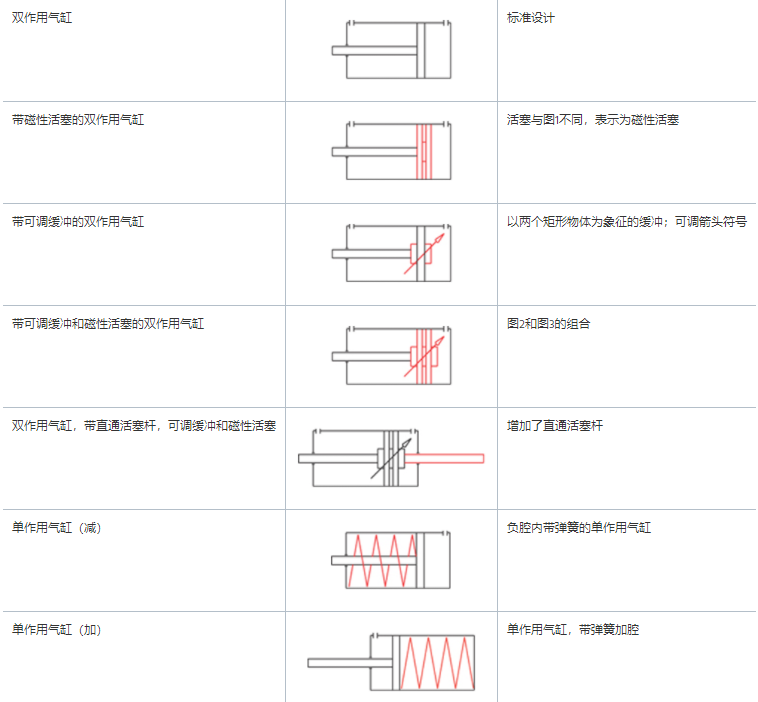

旋转气缸不同类型种类的图标表示：
|
