一、建筑类施工图包含的各专业图纸
一套完整的施工图，根据其专业内容或作用的不同，一般分为：

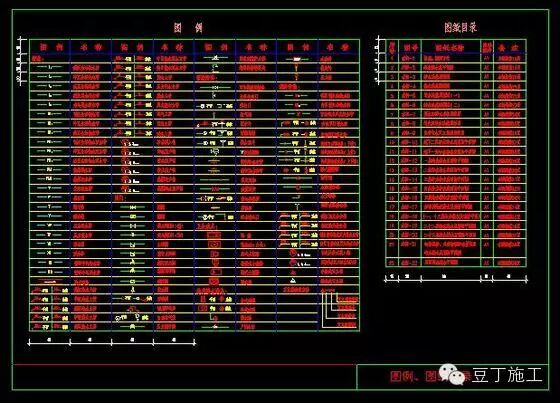

1、图纸目录
列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

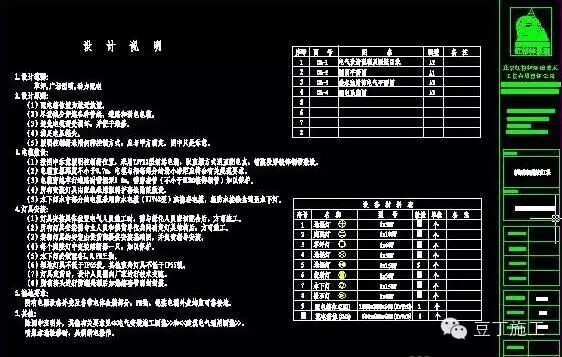

2、设计总说明
再穷不卖看富不弃结发骨良心。是 颜昌勇自杀的两个小时前，一百公里外的郴州市北湖区业发生了一起命案。 案发地点位于北湖区下湄桥街道。
在距福城桃源小区二期工程约50米的司马路，58岁的建筑老板周万明被杀害。事发地属于新开发区域，平时过往的行人、车辆不多。
11月19日，郴州市公安局北湖分局刑侦大队民警陈明告诉澎湃新闻，案发当天上午，周万明的女婿李某走出工地，看见岳父的车子停在路旁，而车门没关。他走到车前，发现周万明一动不动地倒在车内，“流了很多血”。
据陈明介绍，周万明头部受伤。“用器械打伤的，”陈明说，“具体的鉴定还没出来，我们只能称‘器械’。”点这免费下载施工技术资料
周万明和颜昌勇一样，来自有名的“建筑之乡”安仁县。
周万明的老家在安仁牌楼乡彭源村。澎湃新闻记者在村里看到，2015年建成的彭源公堂（祠堂）里，贴着红色的“功德榜”，上面显示，周万明捐款334880元。在许多村民眼里，“有钱人”周万明为人很好，热心公益事业。
“他以前吃了不少苦。”村民曹兰香介绍，周万明7岁时父亲去世，他长大成人后，接替继父到郴州一家建材厂上班。企业改制后，周万明办过陶瓷厂，十年前开始承包建筑工程。
2016年，周万明承包了郴州福城桃源小区的一些工程。该项目开发商、郴州市桃源房地产公司的工作人员李菲（化名）记得，周万明有次来找公司领导，穿一双沾着泥巴的雨鞋，戴一个草帽，衣袖摞起，皮肤晒得很黑。
“我看他不像老板，还以为是工地上做事的人。”在李菲印象中，周万明“很有实力”，但为人低调。
据彭源村村民介绍，周万明的儿子有先天性残疾，生活无法自理；女儿前些年出嫁，亲家也是建筑商。
处事低调的周万明，为何在工地附近死于非命？
案发后警方迅速展开调查，曾承包周万明部分工程项目的包工头颜昌勇被锁定为嫌疑对象。办案民警陈明分析，颜昌勇是在郴州作案后逃离现场，驾车回到安仁后自杀。
据陈明介绍，案发当天，一名姓黄的男子与颜昌勇一起到工地寻找周万明，该男子当晚在郴州火车站被抓，警方现以涉嫌故意伤害致死予以刑拘。目前此案仍在调查之中。
颜昌勇的姐夫李五生说，涉案的黄姓男子外号“三毛”，是曾在颜昌勇手下做事的木工。
因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。常使民无知无欲，使夫之者不敢为也。为无为，则无不治。”人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。
人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。
人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。常使民无知无欲，使夫之者不敢为也。为无为，则无不治。”人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。
人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。
人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。“是以圣人之治，空 人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。 &nbnbsp;
一、指挥是干嘛滴？
人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。
还有一个经典的问题：人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。
这两个问题看似风马牛不相及，其实有一定的联系。
人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。
人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。
但真正的交响乐团指挥，可不是“演员”。
比如音乐会上，乐手们人手一本乐谱，但每个人的乐谱都是不一样的，只有自己乐器的分谱，换句话说，他们只要记住自己的工作就行了。
只有指挥才有一份总谱，整个乐曲大到结构和声、小到每一个细节的强弱音色，全部牢牢地印在他的脑子里。
一个部门或公司的者同样如此，每一个人各司其职，只对自己的绩效负责，唯有者对整体负责。
所以，不论是指挥家还是者，他们的第一要务是整体控制。
当然，事件远远没那么简单。
二、指挥对关键节点的细节把控
交响演出中，如果每一个乐手都只管按自己的分谱演奏，会出现什么情况？
首先，这是不可能办到的。每一种乐器都有出场的前后顺序，乐谱上可不会告诉你，几分几秒轮到你干活了。
这时，乐手有两个办法，比如一个大号手想知道什么时候吹第一个音符，就要听弦乐组的信号。而这种配合，想要做到时间、音色和强弱的精准，又要靠排练时指挥的控制力。
不过，音乐除了准确，主要靠临场微妙的变化，想要达到指挥想要的效果，大号手就要用第二个办法：差不多的时候，眼角余光注视指挥，一看见指挥给的手势信号，再猛吸一口气，干活。
指挥的这个手势可不好给，因为要考虑到每一种乐器的准备时间，和乐手此时的情绪，比如大号手需要相当饱满的呼吸，才能让他吸上一口大气，发出第一个坚决的音符。
乐手与指挥之间的配合，非常短暂，所以我们才会有“乐手从来不看指挥”的错觉。
的道理是一样，除了整体控制之外，还要把控关键节点的细节。
三、如何借助他人来实现自己目标的细节把控
和指挥还有一个共同点——要借助他人来实现自己目标，就算再不满意，也不能越俎代庖。
一个交响乐团有几十上百人，差不多一个中型公司的规模，除第一小手提琴手勉强算是个中层干部之外，其他人的地位都差不多，算是经典的“扁平化”。
指挥“”乐团，首先靠的是对作品的理解。统一认识很重要——就算是最为人熟知的莫扎特贝多芬，也是人人都有自己的理解，但在这里，只有指挥的理解是唯一的权威。
据说指挥家伯恩斯坦对于演奏技术的了解并不是一流的，但他对音乐有独到的理解，所以纽约爱乐乐团的顶级演奏家还是对他言听计从，努力去实现这位大指挥家“再创作”的经典。
诠释作品，并帮助乐手们提升对音乐理解层次，还能提高乐团的整体水平——这是指挥家乐团最重要的武器，就像最成功的者，总是把统一员工对工作的理解放在的第一位。
一个乐团五大器乐组，几十种乐器，指挥当然不会什么都懂，遇上刺头乐手，就是不按你的意思来，这是最考虑指挥能力的时候。
对付这类情况，如果自已身子硬，精通的乐器多的话，肯定是直接演示为上策。
江湖传闻最厉害的汉斯里希特，有回排练中，号手说有一段乐句不可能吹出来，因为圆号是最难控制的乐器，换别的指挥可能就将就一下了，可大师二话不说，冲上前去，一把抄过圆号，完美地演绎了这段“不可能”的声音。
当然，大部分情况下，指挥不可能样样都能亲自演示，他们真正“统治”乐团的武器，是他的听觉。
指挥大师都能在十几种乐器的轰鸣声中，准确地找到少吹了半个音的小号手，慢了0.1秒的小提琴手。
只有露了这几手，他才能要求乐手们反复尝试，找到他想要的音色音准、强弱效果。
就像有时候者告诉下属“我要的是什么”，可下属一脸漠然：“这个不可能的”。如果者对自己工作结果理解不细，只能一脸蒙逼——到底他在糊弄我，还是真的不行？
还有些指挥家把“明星效应”抓在手上，自己成了乐团的摇钱树，“能搞定客户的领导”同样能让下属信服。
所有的方法只为了一个目标——让下属按自己的意思办。
当然，指挥别人办事也是有限制的。指挥家自己可以对音乐追求无止境，但对乐团的一定有止境、有明确的标准。
水至清则无鱼，自由是人的天性，员工对于任何都有一种本能的对抗。只有恰到好处的，才是最好的。 其心，实其腹，弱其志，强其骨，常使民无知无欲，使夫之者不敢为也。为无为，则无不治。”人活一生，值得爱的东西很多，不要因为一个不满意，就灰心。"每一个离开家乡与家人在外打拼的人，都不容易，没什么，世上安得两全法，奋斗的路上靠的就是坚韧与毅力，逼出来的坚强，忍出来的性格，打不倒你的，终将使你强大。
内容一般应包括： 1）施工图的设计依据； 2）本工程项目的设计规模和建筑面积； 3)本项目的相对标高与总图绝对标高的对应关系； 4）室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号）; 5）采用新技术、新材料或有特殊要求的做法说明； 6）门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。 以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明。

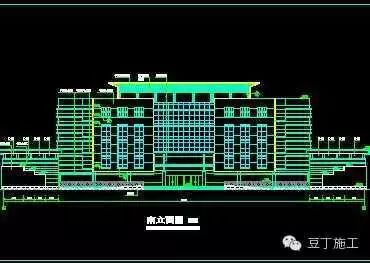

3、建筑施工图
包括总平面图、平面图、立面图、剖面图和构造详图。

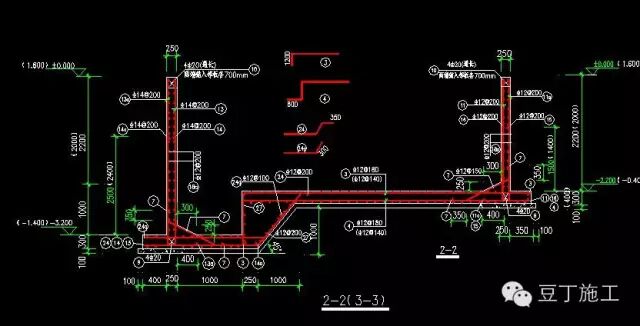

4、结构施工图
包括结构平面布置图和各构件的结构详图。

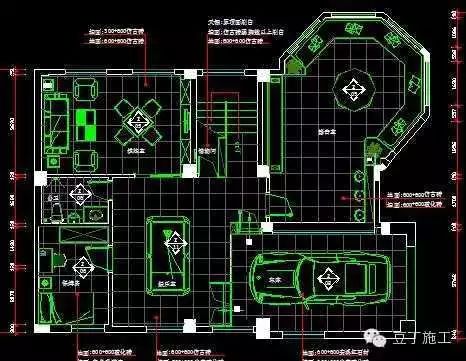

5、建筑装修施工图
对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

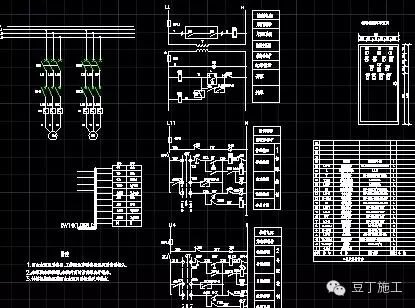

6、设备施工图
包括给水排水、采暖通风、电气等设备的平面布置图和详图。
二、施工图类别
根据施工图所表示的内容和各工种不同，分为了不同的图件：
1、建筑施工图
主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。 主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。简称“建施”。
2、结构施工图
主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。 主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。简称“结施”。 3、设备施工图 主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。 因此设备施工图又分为三类图件： 1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。 2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。 3）电气施工图：主要表示电气线路走向和安装要求的图件。包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。简称“设施”。
三、施工图的编排次序
为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行： 1、基本图在前，详图在后； 2、先施工的在前，后施工的在后； 3、重要的在前，次要的在后。 一套完整的房屋施工图的编排次序如下：
1、首页图
首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。
2、设计总说明
1）工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。 2）设计标准：建筑标准、结构荷载等级、抗震设防标准、采暖、通风、照明标准等。 3）施工要求：施工技术要求；建筑材料要求，如水泥标号、混凝土强度等级、砖的标号，钢筋的强度等级，水泥砂浆的标号等。
3、建筑施工图
1）总平面图 2）建筑平面图（底层平面图、标准层平面图、顶层平面图、屋顶平面图） 3）建筑立面图（正立面图～背立面图～侧立面图） 4）建筑剖面 5）建筑详图（厨厕详图、屋顶详图、外墙身详图、楼梯详图、门窗详图、安装节点详图等）。
4、结构施工图
1）结构设计说明 2）基础平面图、基础详图 3）结构平面图（楼层结构平面图～屋顶结构平面图） 4）构件详图（楼梯结构施工图～现浇构件配筋图）。
5、给排水施工图
管道平面图、管道系统图、管道加工安装详图、图例及施工说明。
6、采暖通风施工图
管道平面图、管道系统图、管道加工安装详图、图例及施工说明。
7、电气施工图
线路平面图、线路系统图、线路安装详图、图例及施工说明。
四、房屋施工图
1、大多数图样用正投影法绘制。 2、基本图常用的绘图比例是1：100，也可选用1：50或1：200，总平面图的绘图比例一般为1：500、1：1000或1：2000； 详图的绘图比例较大一些，如1：2、1：5、1：10、1：20、1：30等，相对与建筑物的大小，在绘图时均要缩小。 3、用图例符号来表示房屋的构、配件和材料：由于绘图比例较小，房屋的构、配件和材料都是用图例符号表示，要识读房屋施工图，必须熟悉建筑的相关图例。
五、阅读方法 1、基本要求
1）具备正投影的基本知识，掌握点、线、面正投影的基本规律。 2）熟悉施工图中常用的图例、符号、线型、尺寸和比例的含义。 3）熟悉各种用途房屋的组成和构造上的基本情况。
2、阅读方法
阅读时要从大局入手，按照施工图的编排次序，由粗到细、前后对照阅读。 1）先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。 2）阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。 3）建筑施工图——结构施工图——设备施工图顺序逐张阅读。 4）在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。 5）如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸 ），以保证建筑物的强度和施工质量
|
